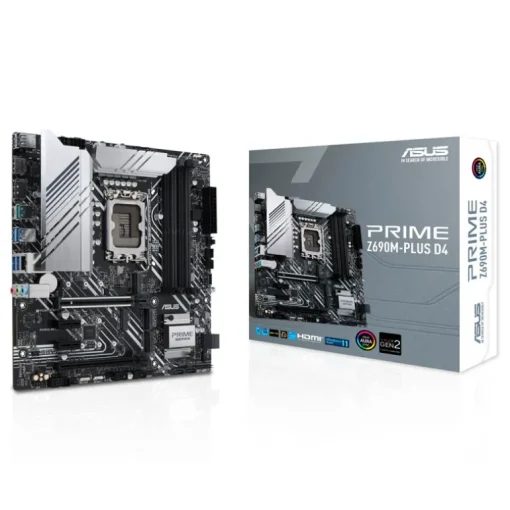

Características Socket Intel LGA 1700 Memoria DDR4 Chipset Intel Z690 Formato Micro ATX Wifi No Especificaciones CPU Intel® Socket LGA1700 for 12th Gen Intel® Core鈩® Gold and Celeron® Processors* Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types. Chipset Intel® Z690 Chipset Memoria«4 x DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MT/s Non-ECC, Un-buffered Memory*» Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) OptiMem II *Actual memory data rate depends on the CPU types and DRAM modules, for more information refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). Gráfica 1 x DisplayPort** 1 x HDMI® port*** *Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. **Support 4K@60Hz as specified in DisplayPort 1.4. ***Support 4K@60Hz as specified in HDMI 2.1. Expansion Slots Intel® 12th Gen Processors* 1 x PCIe 5.0/4.0/3.0 x16 slot Intel® Z690 Chipset** 1 x PCIe 4.0/3.0 x16 slot (supports x4 mode) 2 x PCIe 3.0 x1 slots * Please check PCIe bifurcation table in support site. ** Supports Intel® Optane Memory H Series on PCH-attached PCIe slot AlmacenamientoTotal supports 3 x M.2 slots and 4 x SATA 6Gb/s ports* Intel® 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280 – Intel® 12th Gen processors support PCIe 4.0 x4 mode. Intel® Z690 Chipset** M.2_2 slot (Key M), type 2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) 4 x SATA 6Gb/s ports * Intel® Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10. ** Intel® Rapid Storage Technology supports Intel® Optane Memory H Series on PCH attached M.2 slots. Ethernet 1 x Intel® 1Gb EthernetWireless & Bluetooth «M.2 slot only (Key E, CNVi & PCIe)**Wi-Fi module is sold separately.» USB Rear USB (Total 8 ports) 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®) 1 x USB 3.2 Gen 2 port (1 x Type-A) 4 x USB 3.2 Gen 1 ports (4 x Type-A) 2 x USB 2.0 ports (2 x Type-A) Front USB (Total 7 ports) 1 x USB 3.2 Gen 1 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports* * USB_E1 port, USB_E2 port, USB_E3 port and USB_E4 port share the bandwidth. Audio «Realtek 7.1 Surround Sound High Definition Audio CODEC*– Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking– Supports up to 24-Bit/192 kHz playback» Audio Features – Audio Shielding – Premium audio capacitors – Dedicated audio PCB layers * A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output. Back Panel I/O Ports 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®) 1 x USB 3.2 Gen 2 port (1 x Type-A) 4 x USB 3.2 Gen 1 ports (4 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMI® port 1 x Intel® 1Gb Ethernet port 3 x Audio jacks Internal I/O Connectors Fan and cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 3 x 4-pin Chassis Fan headers Power related 1 x 24-pin Main Power connector 1 x 8-pin 12V Power connector 1 x 4-pin 12V Power connector Storage related 3 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 1 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x M.2 slot (Key E) 1 x S/PDIF Out header 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thunderbolt鈩 BIOS 192 (128 64) Mb Flash ROM, UEFI AMI BIOS Manageability WOL by PME, PXE Accessories Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x I/O Shield 2 x M.2 SSD screw packages Installation Media 1 x Support DVD Documentation 1 x User guide Operating System Windows® 11 64-bit, Windows® 10 64-bit Form Factor mATX Form Factor 9.6 inch x 9.6 inch (24.4 cm x 24.4 cm) Descripción del producto Asus PRIME Z690M-PLUS D4 De la mano de la prestigiosa marca Asus nos llegan los nuevos modelos de placas base con Socket LGA 1700 diseñados específicamente para los procesadores Alder Lake de 12ª Generación. La serie PRIME de Asus se caracterizan por estar diseñadas para aprovechar todo el rendimiento y potencial de los procesadores Intel, y están equipadas con un potente diseño de alimentación, soluciones de refrigeración completas y opciones de ajuste inteligentes. FLEXIBILIDADLos controles integrales forman la base de la serie ASUS Prime. La placa base Prime Z690 incluye herramientas flexibles para ajustar todos los aspectos de su sistema, lo que permite que los ajustes de rendimiento se adapten perfectamente a su forma de trabajar para maximizar la productividad. UEFI BIOSEl renombrado ASUS UEFI BIOS proporciona todo lo que necesita para configurar, ajustar y ajustar su sistema. Ofrece opciones inteligentemente simplificadas para principiantes de PC DIY, así como funciones integrales para veteranos experimentados. ENFRIAMIENTOLa serie Prime Z690 está diseñada con múltiples disipadores de calor integrados y una variedad de cabezales de ventilador híbridos para garantizar que su equipo se mantenga fresco y estable bajo cargas de trabajo intensas. RENDIMIENTOLa serie Prime Z690 está diseñada para manejar los núcleos adicionales y un mayor ancho de banda de 12 thProcesadores de generación Intel® . Las placas base ASUS Z690 brindan todos los fundamentos para impulsar la productividad diaria, por lo que su sistema estará listo para la acción con energía estable, enfriamiento intuitivo y opciones de transferencia flexibles. Diseño de energíaLa potencia estable es esencial para extraer hasta el último bit de rendimiento de la 12ª.Procesadores de generación Intel. Prime Z690M-PLUS D4 está diseñado para satisfacer las demandas de estas CPU de alto número de núcleos. Tres ranuras M.2 (hasta 64 Gbps)Prime Z690M-PLUS D4 ofrece un total de tres ranuras M.2 que admiten velocidades de transferencia de datos de hasta 64 Gbps a través de PCIe ® 4.0, lo que permite un arranque más rápido y tiempos de carga de aplicaciones con sistemas operativos o unidades de aplicaciones. DDR4 5333 (OC) Las mejoras en el diseño de enrutamiento de seguimiento brindan a los últimos procesadores Intel un acceso mejorado al ancho de banda de la memoria. La tecnología ASUS OptiMem II mapea cuidadosamente las rutas de la señal de memoria a través de diferentes capas de PCB para reducir la distancia de la ruta, y agrega zonas de protección que reducen significativamente la diafonía. USB 3.2 Gen 2×2 Type-C ®Numerosos puertos USB admiten equipos de alta gama cargados con periféricos, incluido el conector USB Type-C ® trasero con USB 3.2 Gen 2×2 rápido para velocidades de transmisión de hasta 20 Gbps. Compatibilidad con Thunderbolt 鈩Prime Z690M-PLUS D4 cuenta con soporte Thunderbolt 鈩és de un cabezal integrado. Con la última tarjeta complementaria ASUS ThunderboltEX 4 certificada por Intel, puede habilitar velocidades bidireccionales de hasta 40 Gbps en un solo cable. Además, esta tarjeta tiene una función de conexión en cadena para la conexión de múltiples pantallas y admite una pantalla con una resolución de hasta 8K. También puede proporcionar hasta 100 vatios de potencia a dispositivos de carga rápida. AudioLas funciones integradas combinadas brindan un audio elevado El diseño inteligente y el hardware premium crean una calidad de audio diferente a todo lo que haya experimentado.
